Como configurar a escala no AutoCAD

AutoCAD

Como configurar a escala no AutoCAD

Sabemos que uma das grandes dificuldades ao utilizar o AutoCAD é como colocar o desenho ou o projeto na escala e na unidade desejada, seja uma escala de redução ou ampliação, em metros, centímetros ou milímetros.

Conseguimos fazer qualquer tipo de criação no AutoCAD, ele é utilizado para diferentes tipos de projetos, como: arquitetônico, elétrico, hidráulico, mecânico, estrutural, entre outros, porém é fundamental saber colocar o projeto na escala desejada.

Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.

Sabemos que uma das grandes dificuldades ao utilizar o AutoCAD é como colocar o desenho ou o projeto na escala e na unidade desejada, seja uma escala de redução ou ampliação, em metros, centímetros ou milímetros.

Conseguimos fazer qualquer tipo de criação no AutoCAD, ele é utilizado para diferentes tipos de projetos, como: arquitetônico, elétrico, hidráulico, mecânico, estrutural, entre outros, porém é fundamental saber colocar o projeto na escala desejada.

Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.

Sabemos que uma das grandes dificuldades ao utilizar o AutoCAD é como colocar o desenho ou o projeto na escala e na unidade desejada, seja uma escala de redução ou ampliação, em metros, centímetros ou milímetros.

Conseguimos fazer qualquer tipo de criação no AutoCAD, ele é utilizado para diferentes tipos de projetos, como: arquitetônico, elétrico, hidráulico, mecânico, estrutural, entre outros, porém é fundamental saber colocar o projeto na escala desejada.

Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.

Entenda como o AutoCAD funciona

Quando iniciamos o AutoCAD, e vamos fazer qualquer tipo de criação da aba de MODEL (Modelo), precisamos entender que não há nenhum tipo de unidade, o AutoCAD não trabalha com unidades.

Uma criação com as dimensões de metros, será menor que uma criação com as dimensões de centímetros, que será menor que uma criação com as dimensões em milímetros.

Podemos entender isso quando criamos um retângulo com as dimensões de 1 por 1, um outro retângulo de 100 por 100, um terceiro retângulo de 1000 por 1000 (metros, centímetros e milímetros).

Quando iniciamos o AutoCAD, e vamos fazer qualquer tipo de criação da aba de MODEL (Modelo), precisamos entender que não há nenhum tipo de unidade, o AutoCAD não trabalha com unidades.

Uma criação com as dimensões de metros, será menor que uma criação com as dimensões de centímetros, que será menor que uma criação com as dimensões em milímetros.

Podemos entender isso quando criamos um retângulo com as dimensões de 1 por 1, um outro retângulo de 100 por 100, um terceiro retângulo de 1000 por 1000 (metros, centímetros e milímetros).

Quando iniciamos o AutoCAD, e vamos fazer qualquer tipo de criação da aba de MODEL (Modelo), precisamos entender que não há nenhum tipo de unidade, o AutoCAD não trabalha com unidades.

Uma criação com as dimensões de metros, será menor que uma criação com as dimensões de centímetros, que será menor que uma criação com as dimensões em milímetros.

Podemos entender isso quando criamos um retângulo com as dimensões de 1 por 1, um outro retângulo de 100 por 100, um terceiro retângulo de 1000 por 1000 (metros, centímetros e milímetros).

Criando uma escala

No canto inferior direito temos um símbolo 1:1 e é exatamente ali que vamos criar e configurar todas as nossas escalas. o AutoCAD já vem com algumas escalas de ampliação e redução criadas, mas recomendamos que você crie as suas.

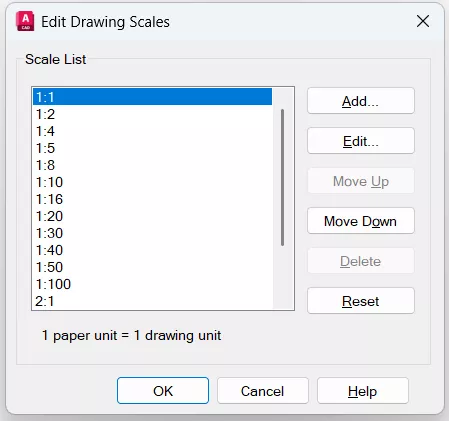

Clicando na seta e na sequência em CUSTOM, o AutoCAD irá abrir o editor de escalas.

É possível adicionar, editar e organizar todas as escalas do seu arquivo, mas antes disso é necessário entender sobre os diferentes tipos de escalas que existem.

Quais são os tipos de escalas

Existem três tipos de escala:

- Escala 1:1 (tamanho real ou natural).

- Escala 1:2 (escala de redução, significa que o desenho está reduzido duas vezes em relação ao tamanho real do objeto).

- Escala 2:1 (escala de ampliação, significa que o desenho está ampliado duas vezes em relação ao tamanho real do ojbeto).

A escala de redução é a mais comum, pois normalmente trazemos elementos com tamanho real muito maior, em relação a tela do computador.

A escala de ampliação é usada para mostrar detalhes mínimos de uma área, principalmente de espaços pequenos.

Existem três tipos de escala:

- Escala 1:1 (tamanho real ou natural).

- Escala 1:2 (escala de redução, significa que o desenho está reduzido duas vezes em relação ao tamanho real do objeto).

- Escala 2:1 (escala de ampliação, significa que o desenho está ampliado duas vezes em relação ao tamanho real do ojbeto).

A escala de redução é a mais comum, pois normalmente trazemos elementos com tamanho real muito maior, em relação a tela do computador.

A escala de ampliação é usada para mostrar detalhes mínimos de uma área, principalmente de espaços pequenos.

Existem três tipos de escala:

- Escala 1:1 (tamanho real ou natural).

- Escala 1:2 (escala de redução, significa que o desenho está reduzido duas vezes em relação ao tamanho real do objeto).

- Escala 2:1 (escala de ampliação, significa que o desenho está ampliado duas vezes em relação ao tamanho real do ojbeto).

A escala de redução é a mais comum, pois normalmente trazemos elementos com tamanho real muito maior, em relação a tela do computador.

A escala de ampliação é usada para mostrar detalhes mínimos de uma área, principalmente de espaços pequenos.

Como configurar a escala em metros

Ao abrir o editor de escalas do AutoCAD, podemos clicar em Add (adicionar).

Criaremos a escala 1:50m (um para cinquenta metros), uma escala de redução em que o objeto real está sendo reduzido 50 vezes para o desenho.

Basicamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros. Exemplo: 1 metro são 1000 milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Basicamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros. Exemplo: 1 metro são 1000 milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Basicamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros. Exemplo: 1 metro são 1000 milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Como configurar a escala em centímetros

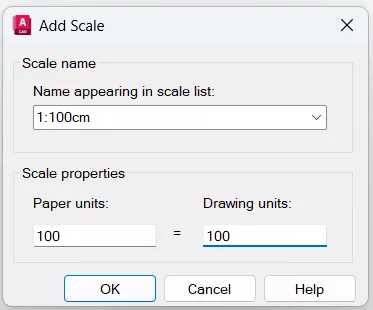

Criaremos a escala 1:100cm (um para cem centímetros), uma escala de redução em que o objeto real está sendo reduzido 100 vezes para o desenho.

Novamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros. Exemplo: 1 centímetro são 100 milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Novamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros. Exemplo: 1 centímetro são 100 milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Novamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros. Exemplo: 1 centímetro são 100 milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Como configurar a escala em milímetros

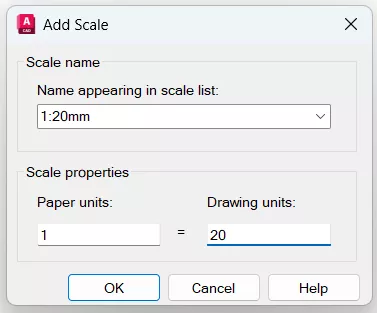

Criaremos a escala 1:20mm (um para vinte milímetros), uma escala de redução em que o objeto real está sendo reduzido 20 vezes para o desenho.

Novamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Novamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Novamente temos 3 campos para preencher:

- Name: onde vamos identificar o nome da escala, como queremos que apareça.

- Paper units: neste campo sempre preenchemos com a conversão da unidade da escala para milímetros.

- Drawing units: neste campo preenchemos com o valor da escala que queremos.

Ao criar a escala desejada, ela já irá aparecer no editor de escalas, com o nome escolhido.

Utilização das escalas criadas

Quando estamos no MODEL (modelo), podemos notar que alterar a escala não muda em nada o nosso desenho na tela, a utilização das escalas do AutoCAD deve ser feita na aba de LAYOUT, que é onde fazemos todas as configurações e ajustes de plotagem e impressão.

No layout de impressão conseguimos criar as ViewPorts, transferir nosso desenho e projeto para lá, e então aplicar as escalas desejadas.

Conclusão

É fundamental entender como o AutoCAD funciona, as suas unidades e todas as configurações desejadas. Pode parecer complicado criar e configurar escalas, mas uma vez que entendemos os campos necessários, conseguimos criar qualquer escala.

Precisamos sempre entender qual é a escala que precisamos criar, se é uma escala de amplicação, de redução e também qual unidade estamos utilizando.

Além de toda a parte de criação e configuração de escala, também é necessário entender sobre a parte de ploatagem e impressão, para poder aplicar a escala desejada.

É fundamental entender como o AutoCAD funciona, as suas unidades e todas as configurações desejadas. Pode parecer complicado criar e configurar escalas, mas uma vez que entendemos os campos necessários, conseguimos criar qualquer escala.

Precisamos sempre entender qual é a escala que precisamos criar, se é uma escala de amplicação, de redução e também qual unidade estamos utilizando.

Além de toda a parte de criação e configuração de escala, também é necessário entender sobre a parte de ploatagem e impressão, para poder aplicar a escala desejada.

É fundamental entender como o AutoCAD funciona, as suas unidades e todas as configurações desejadas. Pode parecer complicado criar e configurar escalas, mas uma vez que entendemos os campos necessários, conseguimos criar qualquer escala.

Precisamos sempre entender qual é a escala que precisamos criar, se é uma escala de amplicação, de redução e também qual unidade estamos utilizando.

Além de toda a parte de criação e configuração de escala, também é necessário entender sobre a parte de ploatagem e impressão, para poder aplicar a escala desejada.
