Como Exportar uma Planta Baixa do Autocad para o Revit
Como Exportar uma Planta Baixa do Autocad para o Revit
Como Exportar uma Planta Baixa do Autocad para o Revit
Muitos profissionais iniciam seus projetos no AutoCAD e, em determinado momento, precisam levar essa base para o Revit para dar continuidade à modelagem em BIM. Essa transição é muito comum, principalmente quando se trabalha com plantas baixas já existentes ou projetos recebidos de terceiros.
No entanto, exportar corretamente uma planta do AutoCAD para o Revit exige alguns cuidados. Arquivos mal organizados, escalas incorretas ou excesso de informações podem gerar retrabalho, erros de modelagem e perda de tempo dentro do Revit.
Neste artigo, você vai aprender como exportar uma planta baixa do AutoCAD para o Revit da forma correta, entendendo quais ajustes devem ser feitos no AutoCAD antes da exportação e como importar o arquivo no Revit de maneira organizada e precisa.
Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.
Muitos profissionais iniciam seus projetos no AutoCAD e, em determinado momento, precisam levar essa base para o Revit para dar continuidade à modelagem em BIM. Essa transição é muito comum, principalmente quando se trabalha com plantas baixas já existentes ou projetos recebidos de terceiros.
No entanto, exportar corretamente uma planta do AutoCAD para o Revit exige alguns cuidados. Arquivos mal organizados, escalas incorretas ou excesso de informações podem gerar retrabalho, erros de modelagem e perda de tempo dentro do Revit.
Neste artigo, você vai aprender como exportar uma planta baixa do AutoCAD para o Revit da forma correta, entendendo quais ajustes devem ser feitos no AutoCAD antes da exportação e como importar o arquivo no Revit de maneira organizada e precisa.
Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.
Muitos profissionais iniciam seus projetos no AutoCAD e, em determinado momento, precisam levar essa base para o Revit para dar continuidade à modelagem em BIM. Essa transição é muito comum, principalmente quando se trabalha com plantas baixas já existentes ou projetos recebidos de terceiros.
No entanto, exportar corretamente uma planta do AutoCAD para o Revit exige alguns cuidados. Arquivos mal organizados, escalas incorretas ou excesso de informações podem gerar retrabalho, erros de modelagem e perda de tempo dentro do Revit.
Neste artigo, você vai aprender como exportar uma planta baixa do AutoCAD para o Revit da forma correta, entendendo quais ajustes devem ser feitos no AutoCAD antes da exportação e como importar o arquivo no Revit de maneira organizada e precisa.
Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.
Por que preparar o arquivo do AutoCAD antes de levar para o Revit?
Por que preparar o arquivo do AutoCAD antes de levar para o Revit?
Por que preparar o arquivo do AutoCAD antes de levar para o Revit?
Antes de importar uma planta baixa do AutoCAD para o Revit, é fundamental preparar corretamente o arquivo DWG. Esse cuidado evita problemas comuns como erros de escala, linhas duplicadas, informações desnecessárias e dificuldades na modelagem BIM.
Diferente do AutoCAD, o Revit trabalha com elementos inteligentes e um modelo único. Quando um arquivo do AutoCAD está desorganizado, ele pode poluir o projeto, deixar o arquivo pesado e até causar imprecisões na modelagem.
Ao preparar o arquivo no AutoCAD antes da exportação, você garante:
- Escala correta, evitando ajustes manuais no Revit;
- Menos informações desnecessárias, facilitando a leitura da planta;
- Melhor desempenho do Revit, com arquivos mais leves;
- Maior precisão na modelagem, usando a planta apenas como referência;
- Fluxo de trabalho mais profissional, alinhado à metodologia BIM.
Em resumo: o Revit não deve receber o arquivo do AutoCAD “do jeito que está”. Alguns ajustes simples no AutoCAD fazem toda a diferença no resultado final.
Antes de importar uma planta baixa do AutoCAD para o Revit, é fundamental preparar corretamente o arquivo DWG. Esse cuidado evita problemas comuns como erros de escala, linhas duplicadas, informações desnecessárias e dificuldades na modelagem BIM.
Diferente do AutoCAD, o Revit trabalha com elementos inteligentes e um modelo único. Quando um arquivo do AutoCAD está desorganizado, ele pode poluir o projeto, deixar o arquivo pesado e até causar imprecisões na modelagem.
Ao preparar o arquivo no AutoCAD antes da exportação, você garante:
- Escala correta, evitando ajustes manuais no Revit;
- Menos informações desnecessárias, facilitando a leitura da planta;
- Melhor desempenho do Revit, com arquivos mais leves;
- Maior precisão na modelagem, usando a planta apenas como referência;
- Fluxo de trabalho mais profissional, alinhado à metodologia BIM.
Em resumo: o Revit não deve receber o arquivo do AutoCAD “do jeito que está”. Alguns ajustes simples no AutoCAD fazem toda a diferença no resultado final.
Antes de importar uma planta baixa do AutoCAD para o Revit, é fundamental preparar corretamente o arquivo DWG. Esse cuidado evita problemas comuns como erros de escala, linhas duplicadas, informações desnecessárias e dificuldades na modelagem BIM.
Diferente do AutoCAD, o Revit trabalha com elementos inteligentes e um modelo único. Quando um arquivo do AutoCAD está desorganizado, ele pode poluir o projeto, deixar o arquivo pesado e até causar imprecisões na modelagem.
Ao preparar o arquivo no AutoCAD antes da exportação, você garante:
- Escala correta, evitando ajustes manuais no Revit;
- Menos informações desnecessárias, facilitando a leitura da planta;
- Melhor desempenho do Revit, com arquivos mais leves;
- Maior precisão na modelagem, usando a planta apenas como referência;
- Fluxo de trabalho mais profissional, alinhado à metodologia BIM.
Em resumo: o Revit não deve receber o arquivo do AutoCAD “do jeito que está”. Alguns ajustes simples no AutoCAD fazem toda a diferença no resultado final.
:format(webp)/klickart-prod/uploads/media/file/9511929/blog_revit.png)
1° Passo: verifique a sua planta baixa no Autocad
1° Passo: verifique a sua planta baixa no Autocad
1° Passo: verifique a sua planta baixa no Autocad
Para começar, é fundamental que você abra o seu arquivo no Autocad, e verifique os elementos que realmente importam para você levá-lo ao Revit. Caso tenha elemento que podem ser criados no Revit, você deve limpar sua planta no Autocad.
Nesta imagem abaixo, temos uma planta com apenas os elementos fundamentais de paredes, portas, janelas em apenas 2 layers que podem ser mantidos caso deseje. Outros elementos como cotas, blocos e textos podem ser mantidos? Podem, mas também podem ser implementados no Revit.
Para começar, é fundamental que você abra o seu arquivo no Autocad, e verifique os elementos que realmente importam para você levá-lo ao Revit. Caso tenha elemento que podem ser criados no Revit, você deve limpar sua planta no Autocad.
Nesta imagem abaixo, temos uma planta com apenas os elementos fundamentais de paredes, portas, janelas em apenas 2 layers que podem ser mantidos caso deseje. Outros elementos como cotas, blocos e textos podem ser mantidos? Podem, mas também podem ser implementados no Revit.
Para começar, é fundamental que você abra o seu arquivo no Autocad, e verifique os elementos que realmente importam para você levá-lo ao Revit. Caso tenha elemento que podem ser criados no Revit, você deve limpar sua planta no Autocad.
Nesta imagem abaixo, temos uma planta com apenas os elementos fundamentais de paredes, portas, janelas em apenas 2 layers que podem ser mantidos caso deseje. Outros elementos como cotas, blocos e textos podem ser mantidos? Podem, mas também podem ser implementados no Revit.
:format(webp)/klickart-prod/uploads/media/file/10318082/1.png)
2° Passo: ajuste a escala no Autocad
2° Passo: ajuste a escala no Autocad
2° Passo: ajuste a escala no Autocad
Você precisará fazer dois ajustes para garantir que a escala para exportação está correta, e que qualquer bloco inserido no cad também estejam.
- Primeiro ajuste: digite o comando UNITS e ajuste para Metros ou a unidade de medida desejada, conforme a imagem abaixo
Você precisará fazer dois ajustes para garantir que a escala para exportação está correta, e que qualquer bloco inserido no cad também estejam.
- Primeiro ajuste: digite o comando UNITS e ajuste para Metros ou a unidade de medida desejada, conforme a imagem abaixo
Você precisará fazer dois ajustes para garantir que a escala para exportação está correta, e que qualquer bloco inserido no cad também estejam.
- Primeiro ajuste: digite o comando UNITS e ajuste para Metros ou a unidade de medida desejada, conforme a imagem abaixo
:format(webp)/klickart-prod/uploads/media/file/10318128/2.png)

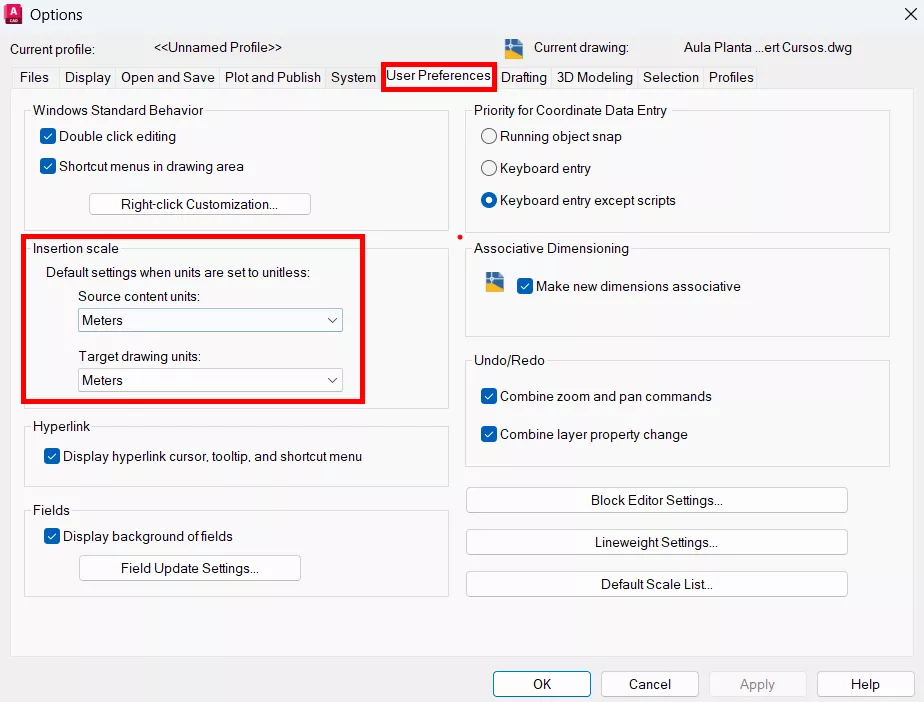

- Segundo ajuste: digite o comando OPTIONS, na aba de User Preferences e ajuste a mesma escala desejada, conforme a imagem abaixo
- Segundo ajuste: digite o comando OPTIONS, na aba de User Preferences e ajuste a mesma escala desejada, conforme a imagem abaixo
- Segundo ajuste: digite o comando OPTIONS, na aba de User Preferences e ajuste a mesma escala desejada, conforme a imagem abaixo
:format(webp)/klickart-prod/uploads/media/file/10318146/3.png)
Com esses ajustes feitos, você pode salvar o seu arquivo .dwg do Autocad e partir para o Revit.
Com esses ajustes feitos, você pode salvar o seu arquivo .dwg do Autocad e partir para o Revit.
Com esses ajustes feitos, você pode salvar o seu arquivo .dwg do Autocad e partir para o Revit.
3° Passo: insira o arquivo .dwg (Cad) no Revit
3° Passo: insira o arquivo .dwg (Cad) no Revit
3° Passo: insira o arquivo .dwg (Cad) no Revit
Com o Revit aberto, acesse a guia de INSERIR e depois clique em IMPORTAR CAD, selecione o seu arquivo .dwg e faça os ajustes das configurações necessárias, conforme a imagem abaixo:
Com o Revit aberto, acesse a guia de INSERIR e depois clique em IMPORTAR CAD, selecione o seu arquivo .dwg e faça os ajustes das configurações necessárias, conforme a imagem abaixo:
Com o Revit aberto, acesse a guia de INSERIR e depois clique em IMPORTAR CAD, selecione o seu arquivo .dwg e faça os ajustes das configurações necessárias, conforme a imagem abaixo:
:format(webp)/klickart-prod/uploads/media/file/10318216/4.png)
Configura as configurações:
- Cores: você pode escolher entre "preservar" as cores ou também "preto e branco";
- Camadas/níveis: é possível deixar todas as camadas visíveis, ou apenas as habilitadas no Autocad;
- Unidade importação: qual a unidade de medida desejada;
- Posicionamento: como seu projeto será importado no Revit, recomendo o "Auto - Centro para Centro.
Clicando em "ABRIR" a sua planta baixa do Autocad já estará no Revit pronta para você seguir com o seu projeto.
Configura as configurações:
- Cores: você pode escolher entre "preservar" as cores ou também "preto e branco";
- Camadas/níveis: é possível deixar todas as camadas visíveis, ou apenas as habilitadas no Autocad;
- Unidade importação: qual a unidade de medida desejada;
- Posicionamento: como seu projeto será importado no Revit, recomendo o "Auto - Centro para Centro.
Clicando em "ABRIR" a sua planta baixa do Autocad já estará no Revit pronta para você seguir com o seu projeto.
Configura as configurações:
- Cores: você pode escolher entre "preservar" as cores ou também "preto e branco";
- Camadas/níveis: é possível deixar todas as camadas visíveis, ou apenas as habilitadas no Autocad;
- Unidade importação: qual a unidade de medida desejada;
- Posicionamento: como seu projeto será importado no Revit, recomendo o "Auto - Centro para Centro.
Clicando em "ABRIR" a sua planta baixa do Autocad já estará no Revit pronta para você seguir com o seu projeto.
:format(webp)/klickart-prod/uploads/media/file/10318300/5.png)
Conclusão
Conclusão
Conclusão
Exportar uma planta baixa do AutoCAD para o Revit é um processo simples, desde que seja feito com organização e atenção aos detalhes. Preparar corretamente o arquivo no AutoCAD antes da importação evita erros de escala, excesso de informações e retrabalho durante a modelagem no Revit.
Ao seguir um fluxo de trabalho bem definido, você garante mais precisão, melhora o desempenho do projeto e cria uma base sólida para desenvolver o modelo BIM com eficiência e profissionalismo. Esse cuidado é essencial principalmente quando se trabalha com projetos recebidos de terceiros ou plantas já existentes.
Agora que você entende a importância dessa etapa, coloque em prática as boas práticas apresentadas e otimize sua transição do AutoCAD para o Revit.
Se você quer se destacar no mercado de projetos, é fundamental você dominar o Revit e todas as suas funcionalidades, seja criação e desenvolvimento dos mais variados tipos de projetos. Aqui na Expert Cursos, oferecemos formações completas e práticas para te ajudar a dominar o Revit e aplicá-lo com confiança.
Exportar uma planta baixa do AutoCAD para o Revit é um processo simples, desde que seja feito com organização e atenção aos detalhes. Preparar corretamente o arquivo no AutoCAD antes da importação evita erros de escala, excesso de informações e retrabalho durante a modelagem no Revit.
Ao seguir um fluxo de trabalho bem definido, você garante mais precisão, melhora o desempenho do projeto e cria uma base sólida para desenvolver o modelo BIM com eficiência e profissionalismo. Esse cuidado é essencial principalmente quando se trabalha com projetos recebidos de terceiros ou plantas já existentes.
Agora que você entende a importância dessa etapa, coloque em prática as boas práticas apresentadas e otimize sua transição do AutoCAD para o Revit.
Se você quer se destacar no mercado de projetos, é fundamental você dominar o Revit e todas as suas funcionalidades, seja criação e desenvolvimento dos mais variados tipos de projetos. Aqui na Expert Cursos, oferecemos formações completas e práticas para te ajudar a dominar o Revit e aplicá-lo com confiança.
Exportar uma planta baixa do AutoCAD para o Revit é um processo simples, desde que seja feito com organização e atenção aos detalhes. Preparar corretamente o arquivo no AutoCAD antes da importação evita erros de escala, excesso de informações e retrabalho durante a modelagem no Revit.
Ao seguir um fluxo de trabalho bem definido, você garante mais precisão, melhora o desempenho do projeto e cria uma base sólida para desenvolver o modelo BIM com eficiência e profissionalismo. Esse cuidado é essencial principalmente quando se trabalha com projetos recebidos de terceiros ou plantas já existentes.
Agora que você entende a importância dessa etapa, coloque em prática as boas práticas apresentadas e otimize sua transição do AutoCAD para o Revit.
Se você quer se destacar no mercado de projetos, é fundamental você dominar o Revit e todas as suas funcionalidades, seja criação e desenvolvimento dos mais variados tipos de projetos. Aqui na Expert Cursos, oferecemos formações completas e práticas para te ajudar a dominar o Revit e aplicá-lo com confiança.
