Como criar e configurar Cotas no AutoCAD
Como criar e configurar Cotas no AutoCAD
Como criar e configurar Cotas no AutoCAD
As cotas no AutoCAD são fundamentais para garantir a precisão e clareza de um projeto técnico. Elas permitem especificar dimensões, ângulos e distâncias, funcionando como uma linguagem universal entre profissionais da área.
No entanto, muitos usuários enfrentam dificuldades ao configurar e personalizar as cotas de acordo com as necessidades de cada projeto. Vamos entender, de forma simples e prática, sobre como criar e configurar cotas no AutoCAD, maximizando a eficiência e qualidade de seus desenhos.
Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.
As cotas no AutoCAD são fundamentais para garantir a precisão e clareza de um projeto técnico. Elas permitem especificar dimensões, ângulos e distâncias, funcionando como uma linguagem universal entre profissionais da área.
No entanto, muitos usuários enfrentam dificuldades ao configurar e personalizar as cotas de acordo com as necessidades de cada projeto. Vamos entender, de forma simples e prática, sobre como criar e configurar cotas no AutoCAD, maximizando a eficiência e qualidade de seus desenhos.
Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.
As cotas no AutoCAD são fundamentais para garantir a precisão e clareza de um projeto técnico. Elas permitem especificar dimensões, ângulos e distâncias, funcionando como uma linguagem universal entre profissionais da área.
No entanto, muitos usuários enfrentam dificuldades ao configurar e personalizar as cotas de acordo com as necessidades de cada projeto. Vamos entender, de forma simples e prática, sobre como criar e configurar cotas no AutoCAD, maximizando a eficiência e qualidade de seus desenhos.
Você também pode conferir esse conteúdo em formato de videoaula acessando o vídeo abaixo, ou o nosso canal do YouTube.
O que são as Cotas?
O que são as Cotas?
O que são as Cotas?
As cotas são elementos indispensáveis em desenhos técnicos, pois servem para representar as dimensões exatas de um objeto ou estrutura diretamente no projeto.
Elas fornecem informações como distâncias, ângulos, diâmetros e outros dados métricos essenciais, permitindo que engenheiros, arquitetos e outros profissionais compreendam as especificações do desenho de forma clara e precisa.
No AutoCAD, as cotas vão além de simples anotações, sendo ferramentas altamente personalizáveis. É possível ajustar estilos, formatos e unidades de medida para atender às necessidades de cada projeto, garantindo que as informações sejam apresentadas de maneira eficiente e profissional.
As cotas são elementos indispensáveis em desenhos técnicos, pois servem para representar as dimensões exatas de um objeto ou estrutura diretamente no projeto.
Elas fornecem informações como distâncias, ângulos, diâmetros e outros dados métricos essenciais, permitindo que engenheiros, arquitetos e outros profissionais compreendam as especificações do desenho de forma clara e precisa.
No AutoCAD, as cotas vão além de simples anotações, sendo ferramentas altamente personalizáveis. É possível ajustar estilos, formatos e unidades de medida para atender às necessidades de cada projeto, garantindo que as informações sejam apresentadas de maneira eficiente e profissional.
As cotas são elementos indispensáveis em desenhos técnicos, pois servem para representar as dimensões exatas de um objeto ou estrutura diretamente no projeto.
Elas fornecem informações como distâncias, ângulos, diâmetros e outros dados métricos essenciais, permitindo que engenheiros, arquitetos e outros profissionais compreendam as especificações do desenho de forma clara e precisa.
No AutoCAD, as cotas vão além de simples anotações, sendo ferramentas altamente personalizáveis. É possível ajustar estilos, formatos e unidades de medida para atender às necessidades de cada projeto, garantindo que as informações sejam apresentadas de maneira eficiente e profissional.
:format(webp)/klickart-prod/uploads/media/file/9005565/frame_4cad,.png)
Onde ficam as cotas no AutoCAD
Onde ficam as cotas no AutoCAD
Onde ficam as cotas no AutoCAD
Facilmente conseguimos ver o painel das cotas no AutoCAD, ele fica localizado na guia Home (Pagina Inicial), no painel Annotation (Anotações), onde temos as opções de funcionalidades de cotas, textos, marcações e tabelas.
Facilmente conseguimos ver o painel das cotas no AutoCAD, ele fica localizado na guia Home (Pagina Inicial), no painel Annotation (Anotações), onde temos as opções de funcionalidades de cotas, textos, marcações e tabelas.
Facilmente conseguimos ver o painel das cotas no AutoCAD, ele fica localizado na guia Home (Pagina Inicial), no painel Annotation (Anotações), onde temos as opções de funcionalidades de cotas, textos, marcações e tabelas.
:format(webp)/klickart-prod/uploads/media/file/9221780/1.png)

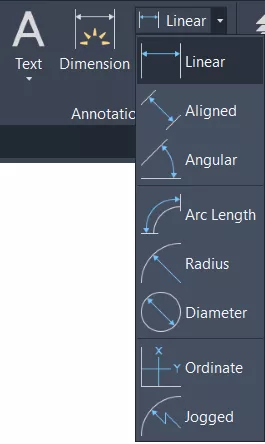

Clicando na seta a direita, conseguimos expandir as opções de cotas disponíveis, entre elas temos:
- Cota Linear: para criar cotas em uma mesma orientação.
- Cota Alinhada: para criar cotas com diferentes angulações.
- Cota Angular: para cotar ângulos.
- Comprimento do Arco
- Raio
- Diâmetro
Clicando na seta a direita, conseguimos expandir as opções de cotas disponíveis, entre elas temos:
- Cota Linear: para criar cotas em uma mesma orientação.
- Cota Alinhada: para criar cotas com diferentes angulações.
- Cota Angular: para cotar ângulos.
- Comprimento do Arco
- Raio
- Diâmetro
Clicando na seta a direita, conseguimos expandir as opções de cotas disponíveis, entre elas temos:
- Cota Linear: para criar cotas em uma mesma orientação.
- Cota Alinhada: para criar cotas com diferentes angulações.
- Cota Angular: para cotar ângulos.
- Comprimento do Arco
- Raio
- Diâmetro
:format(webp)/klickart-prod/uploads/media/file/9221785/2.png)
Como cotar no AutoCAD
Como cotar no AutoCAD
Como cotar no AutoCAD
Para criar uma nova cota é muito simples, precisamos apenas dar 3 cliques:
- Primeiro ponto da cota;
- Segundo ponto da cota;
- Distância de posicionamento da cota;

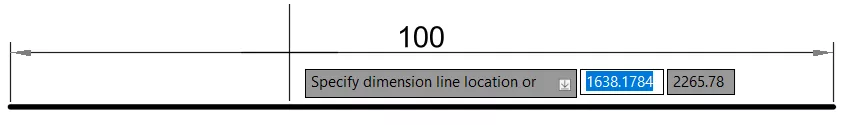

Neste exemplo abaixo, temos uma cota linear
Para criar uma nova cota é muito simples, precisamos apenas dar 3 cliques:
- Primeiro ponto da cota;
- Segundo ponto da cota;
- Distância de posicionamento da cota;
Neste exemplo abaixo, temos uma cota linear
Para criar uma nova cota é muito simples, precisamos apenas dar 3 cliques:
- Primeiro ponto da cota;
- Segundo ponto da cota;
- Distância de posicionamento da cota;
Neste exemplo abaixo, temos uma cota linear
:format(webp)/klickart-prod/uploads/media/file/9221837/3.png)

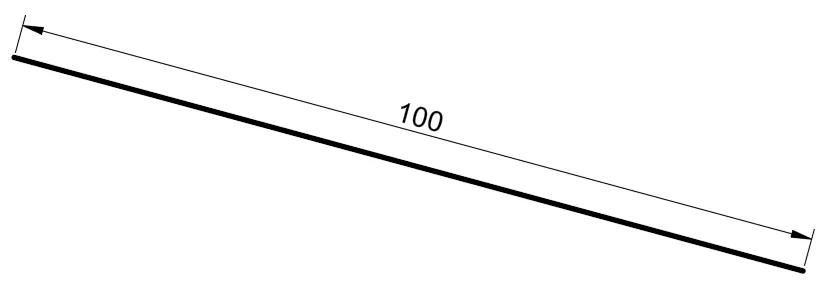

Neste segundo exemplo, temos uma cota alinhada
Neste segundo exemplo, temos uma cota alinhada
Neste segundo exemplo, temos uma cota alinhada
:format(webp)/klickart-prod/uploads/media/file/9221976/4.png)

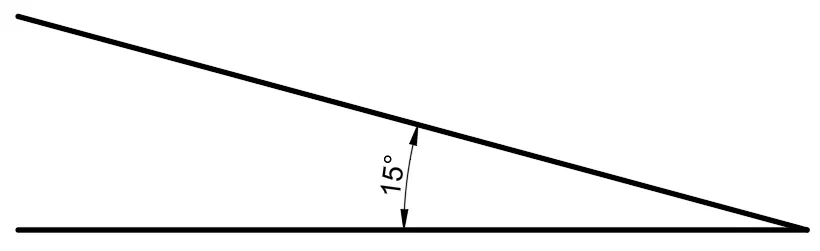

Neste terceiro exemplo, temos uma cota angular
Neste terceiro exemplo, temos uma cota angular
Neste terceiro exemplo, temos uma cota angular
:format(webp)/klickart-prod/uploads/media/file/9221986/5.png)

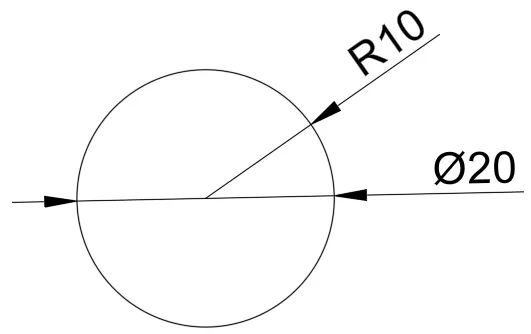

Neste quatro exemplo, temos as respectivas cotas de raio e diâmetro
Neste quatro exemplo, temos as respectivas cotas de raio e diâmetro
Neste quatro exemplo, temos as respectivas cotas de raio e diâmetro
:format(webp)/klickart-prod/uploads/media/file/9222000/6.png)
Como configurar as cotas no AutoCAD
Como configurar as cotas no AutoCAD
Como configurar as cotas no AutoCAD
No painel de Annotation (Anotações), conseguimos clicar na seta para expandir as informações, e vemos como segunda opção o estilo de cota que estamos utilizando em nosso arquivo (por padrão do AutoCAD, três tipos de cotas aparecem: ISO-25, Annotative e Standard).
No painel de Annotation (Anotações), conseguimos clicar na seta para expandir as informações, e vemos como segunda opção o estilo de cota que estamos utilizando em nosso arquivo (por padrão do AutoCAD, três tipos de cotas aparecem: ISO-25, Annotative e Standard).
No painel de Annotation (Anotações), conseguimos clicar na seta para expandir as informações, e vemos como segunda opção o estilo de cota que estamos utilizando em nosso arquivo (por padrão do AutoCAD, três tipos de cotas aparecem: ISO-25, Annotative e Standard).
:format(webp)/klickart-prod/uploads/media/file/9222208/7.png)
:format(webp)/klickart-prod/uploads/media/file/9222212/8.png)

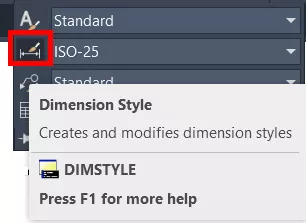

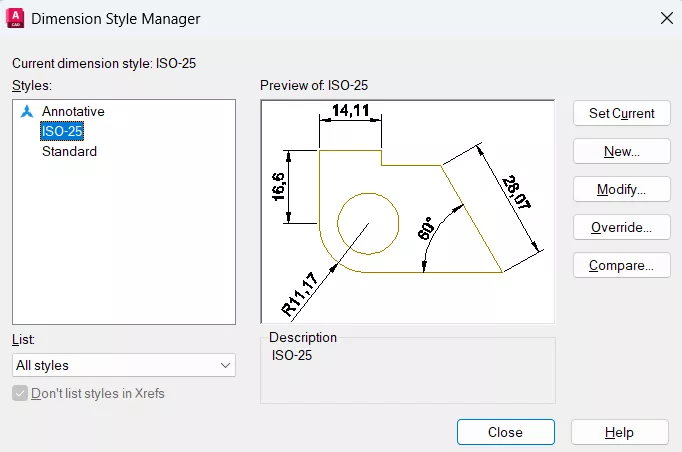

Clicando no ícone a esquerda (Dimension Style), teremos acesso ao gerenciador e editor das cotas do arquivo, onde podemos escolher o tipo de cota a ser modificada, ou até mesmo criar novos estilos de cotas
Clicando no ícone a esquerda (Dimension Style), teremos acesso ao gerenciador e editor das cotas do arquivo, onde podemos escolher o tipo de cota a ser modificada, ou até mesmo criar novos estilos de cotas
Clicando no ícone a esquerda (Dimension Style), teremos acesso ao gerenciador e editor das cotas do arquivo, onde podemos escolher o tipo de cota a ser modificada, ou até mesmo criar novos estilos de cotas
:format(webp)/klickart-prod/uploads/media/file/9222325/9.png)
:format(webp)/klickart-prod/uploads/media/file/9222362/10.png)

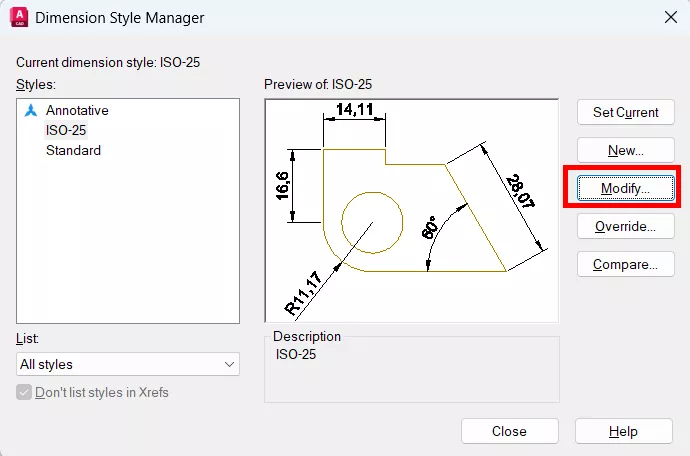

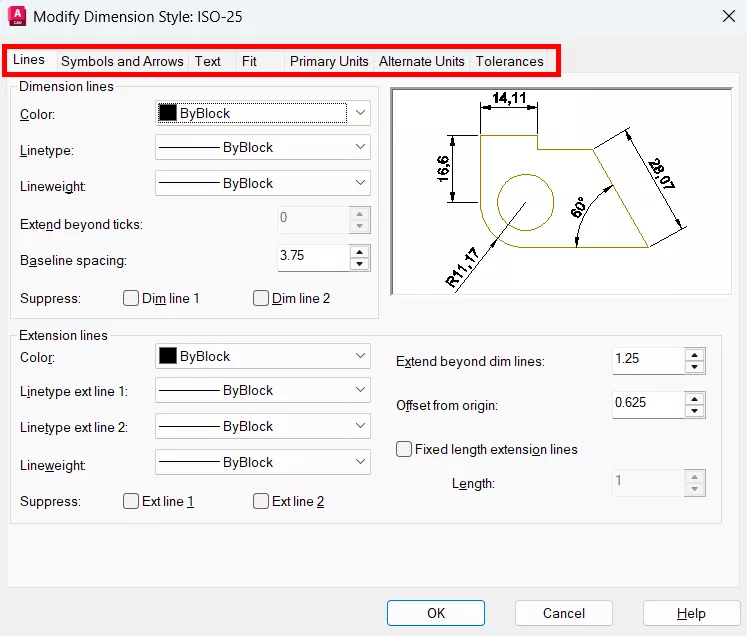

Clicando em Modify (Modificar) será aberto o modificador de estilo de cota, que é o local onde fazemos todas as configurações necessárias de uma cota, seja em relação das suas linhas, símbolos, flechas, texto, ajustes, unidades e tolerâncias.
Clicando em Modify (Modificar) será aberto o modificador de estilo de cota, que é o local onde fazemos todas as configurações necessárias de uma cota, seja em relação das suas linhas, símbolos, flechas, texto, ajustes, unidades e tolerâncias.
Clicando em Modify (Modificar) será aberto o modificador de estilo de cota, que é o local onde fazemos todas as configurações necessárias de uma cota, seja em relação das suas linhas, símbolos, flechas, texto, ajustes, unidades e tolerâncias.
:format(webp)/klickart-prod/uploads/media/file/9222583/11.png)
:format(webp)/klickart-prod/uploads/media/file/9222599/12.png)

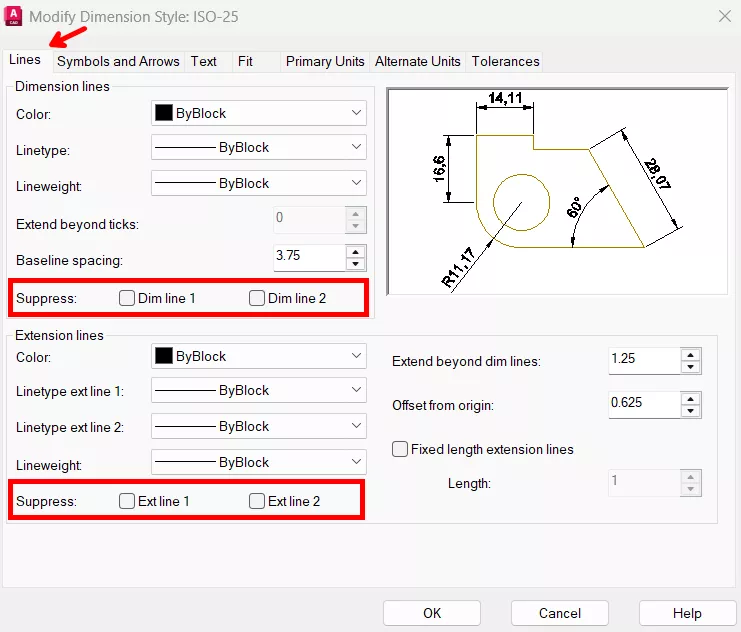

Entre as principais configurações da aba de Lines (Linhas), temos:
- Dim line: linha principal da cota.
- Ext line: linha de chamada entre o elemento e a cota.
Entre as principais configurações da aba de Lines (Linhas), temos:
- Dim line: linha principal da cota.
- Ext line: linha de chamada entre o elemento e a cota.
Entre as principais configurações da aba de Lines (Linhas), temos:
- Dim line: linha principal da cota.
- Ext line: linha de chamada entre o elemento e a cota.
:format(webp)/klickart-prod/uploads/media/file/9222646/13.png)

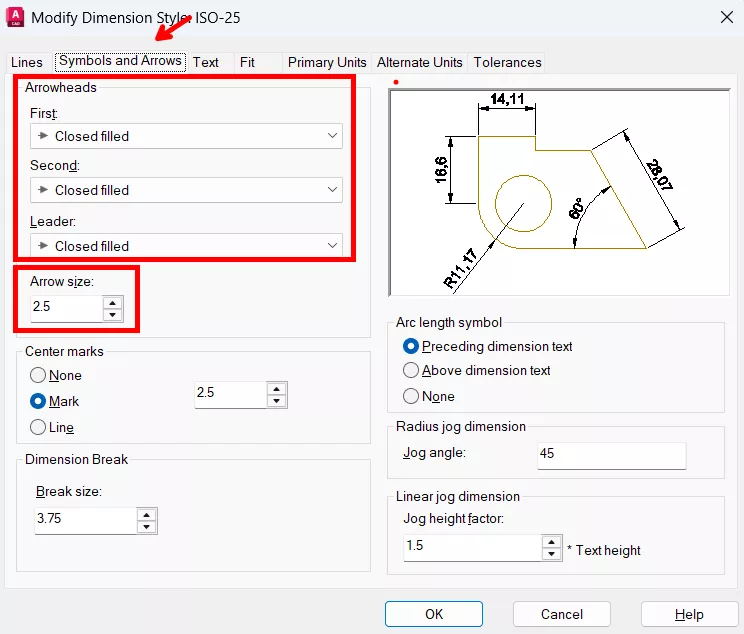

Entre as principais configurações da aba de Symbols and Arrows (Símbolos e Flechas), temos:
- Arrowheads: simbologia e representação da ponta da flecha das cotas
- Ext line: linha de chamada entre o elemento e a cota.
Entre as principais configurações da aba de Symbols and Arrows (Símbolos e Flechas), temos:
- Arrowheads: simbologia e representação da ponta da flecha das cotas
- Ext line: linha de chamada entre o elemento e a cota.
Entre as principais configurações da aba de Symbols and Arrows (Símbolos e Flechas), temos:
- Arrowheads: simbologia e representação da ponta da flecha das cotas
- Ext line: linha de chamada entre o elemento e a cota.
:format(webp)/klickart-prod/uploads/media/file/9222752/14.png)

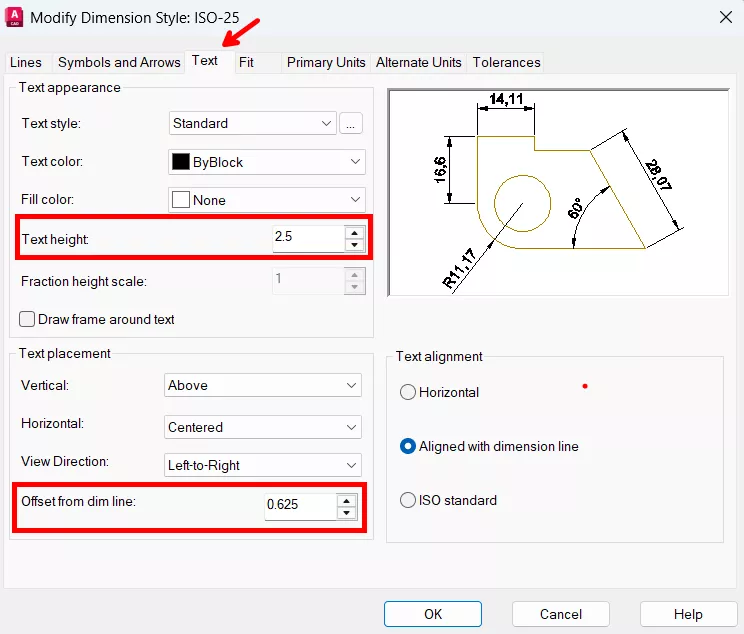

Entre as principais configurações da aba de Text (Texto), temos:
- Text height: altura do texto da cota.
- Offset from dim line: deslocamento/distância entre a linha da cota e o texto da cota.
Entre as principais configurações da aba de Text (Texto), temos:
- Text height: altura do texto da cota.
- Offset from dim line: deslocamento/distância entre a linha da cota e o texto da cota.
Entre as principais configurações da aba de Text (Texto), temos:
- Text height: altura do texto da cota.
- Offset from dim line: deslocamento/distância entre a linha da cota e o texto da cota.
:format(webp)/klickart-prod/uploads/media/file/9222923/15.png)

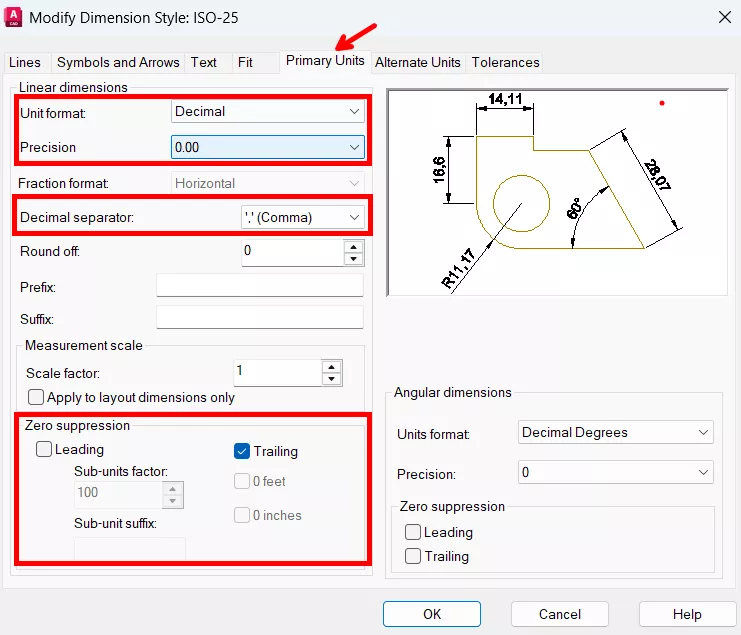

Entre as principais configurações da aba de Primary Units (Unidades), temos:
- Unit format: unidade de formato.
- Precision: casas decimais da cota.
- Decimal separator: separador decimal.
- Zero suppression: arredondamento de valores contendo zero antes da vírgula (leading) ou zero depois da vírgula (trailing).
Entre as principais configurações da aba de Primary Units (Unidades), temos:
- Unit format: unidade de formato.
- Precision: casas decimais da cota.
- Decimal separator: separador decimal.
- Zero suppression: arredondamento de valores contendo zero antes da vírgula (leading) ou zero depois da vírgula (trailing).
Entre as principais configurações da aba de Primary Units (Unidades), temos:
- Unit format: unidade de formato.
- Precision: casas decimais da cota.
- Decimal separator: separador decimal.
- Zero suppression: arredondamento de valores contendo zero antes da vírgula (leading) ou zero depois da vírgula (trailing).
:format(webp)/klickart-prod/uploads/media/file/9222960/16.png)
Com as configurações feitas e ajustadas, você terá a sua cota compatível com o seu desenho ou projeto, exatamente como deseja.
Com as configurações feitas e ajustadas, você terá a sua cota compatível com o seu desenho ou projeto, exatamente como deseja.
Com as configurações feitas e ajustadas, você terá a sua cota compatível com o seu desenho ou projeto, exatamente como deseja.
Conclusão
Conclusão
Conclusão
Um projeto detalhado e bem elaborado, exige a criação e configuração de cotas no AutoCAD, elas são muito importantes para qualquer outra pessoa que leia o projeto, saiba quais são as dimensões e anotações.
Neste post detalhamos como você consegue criar diferentes tipos de cotas, e como configurar cotas no AutoCAD, são as principais configurações que você vai precisar em seu desenho ou projeto.
Esperamos que essas informações sejam úteis para tornar seu trabalho no cad ainda mais organizado e funcional.
Um projeto detalhado e bem elaborado, exige a criação e configuração de cotas no AutoCAD, elas são muito importantes para qualquer outra pessoa que leia o projeto, saiba quais são as dimensões e anotações.
Neste post detalhamos como você consegue criar diferentes tipos de cotas, e como configurar cotas no AutoCAD, são as principais configurações que você vai precisar em seu desenho ou projeto.
Esperamos que essas informações sejam úteis para tornar seu trabalho no cad ainda mais organizado e funcional.
Um projeto detalhado e bem elaborado, exige a criação e configuração de cotas no AutoCAD, elas são muito importantes para qualquer outra pessoa que leia o projeto, saiba quais são as dimensões e anotações.
Neste post detalhamos como você consegue criar diferentes tipos de cotas, e como configurar cotas no AutoCAD, são as principais configurações que você vai precisar em seu desenho ou projeto.
Esperamos que essas informações sejam úteis para tornar seu trabalho no cad ainda mais organizado e funcional.
